3-20GHz 點頻鎖相介質振蕩器系列 |
1 ）產品簡介：鎖相介質振蕩器采用取樣鑒相技術與介質振蕩器技術相結合，充分利用利用介質振蕩器高可靠性、高穩定度與取樣鑒技術低相位基底噪聲底特點，是微波點頻本振的最佳解決方案。具有高可靠性、高頻率穩定度、極低的相位噪聲。本系列源是外置參考方式。
2 ）主要技術指標
| 輸出頻率 | 3 ～ 20GHz |
| 輸出功率 | 13dBm |
| 諧波抑制 | 25dBc |
| 雜波抑制 | 70dBc |
| 相位噪聲 | -80dBc/Hz@100Hz, -100dBc/Hz@1kHz , -110dBc/Hz@10kHz, -110dBc/Hz@100kHz , -130dBc/Hz@1MHz, |
| 參考信號要求 | 100MHz ，或50MHz; 5 ～ 10dBm 電平 |
| 告警指示 | TTL “ 1 ”，鎖定；“ 0 ”，失鎖 |
| 電源 | 12V/350mA |
| 工作溫度范圍 | -55 ～ +75 ℃ |
3 ）安裝尺寸

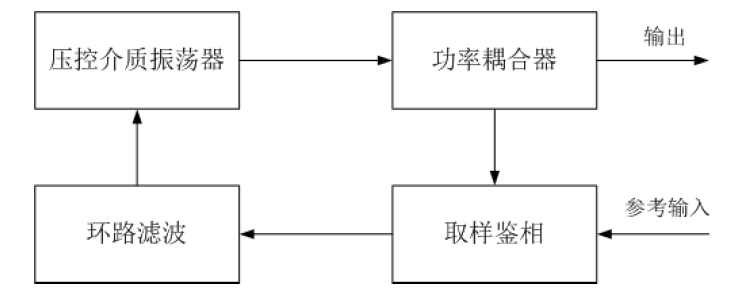

取樣鑒相 PDRO 技術是業界解決微波點頻本振源的最佳解決方案，一方面它充分利用 DRO 在點頻解決方案中特有的高穩定度、高可靠性、體積小的特定，另一方面又充分發揮取樣鑒相技術基底的相位噪聲的特點可以克服普通數字鎖相技術由于微波分頻及數字基底噪聲帶來的限制。其基本實現框圖如下：
取樣鑒相 PDRO 技術是業界解決微波點頻本振源的最佳解決方案，一方面它充分利用 DRO 在點頻解決方案中特有的高穩定度、高可靠性、體積小的特定，另一方面又充分發揮取樣鑒相技術基底的相位噪聲的特點可以克服普通數字鎖相技術由于微波分頻及數字基底噪聲帶來的限制。其基本實現框圖如下：
![5I0DWFU6JEQ(]}IJ}G5@RM6.png](/static/upload/image/20211019/1634625095187915.png "1634625095187915.png")
